S7-200 PLC内部+5VDC电源的负载能力

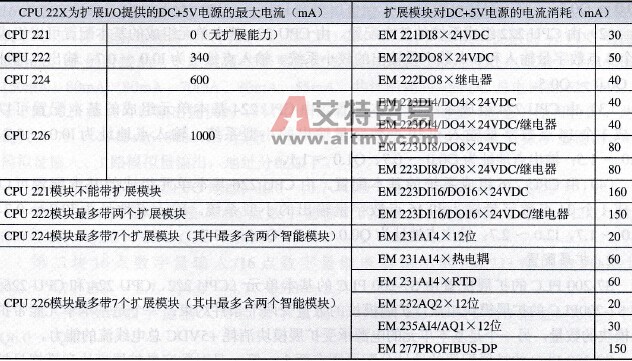

    S7-200 CPU模块提供DC5V和24V电源：当有扩展模块时，CPU通过I/O总线为其提供5V电源，所有扩展模块的SV电源消耗之和不能超过该CPU提供的额定电源，若不够用不能外接5V电源。每个CPU都有一个24VDC传感器电源，它为本机输入点和扩展模块输入点及扩展模块继电器线圈提供24VDC。如果电源要求超出了CPU模块的电源定额，可以增加一个外部24VDC电源来提供给扩展模块。    所谓电源计算，就是用CPU所能提供的电源容量，减去各模块所需要的电源消耗量。    CPU模块和扩展模块正常工作时，需要+5VDC工作电源，S7-200内部电源单元提供的+5V DC电源为CPU模块和扩展模块提供了工作电源，其中扩展模块所需的+5VDC工作电源是由CPU模块通过总线连接器提供的，但CPU模块向其总线扩展接口提供的电流值是有限制的。在配置扩展模块时，应注意CPU模块所提供+5VDC电源的负载能力，电源超载会发生难以预料的故障或事故。为了确保电源不超载，系统配置后，必须对S7-200主机内部的+5VDC电源的负载能力进行校验，应保证各扩展模块消耗+5VDC电源的电流总和不超过CPU模块所提供的电流值，否则对系统重新配置。    S7-200CPU模块为扩展模块所能提供+5VDC电源的最大电流和各扩展模块对+5VDC电源的电流消耗见表2-23。    表2-23    S7-200 CPU模块为扩展模块所能提供+5VDC电源的最大电流和各扩展模块对+5VDC电源的电流消耗
