FX2N系列PLC的组合性分支流程

    当流程中既有选择性分支又有并行性分支就构成组合性分支流程，如图6 - 27所示。在S20状态，当X0 =1时进入左边分支，当X1 =1是进入右边分支。左右两个分支都有两个并行分支构成。当左边选择分支处于S22和S24状态时，X6 =1，则汇合。当右边选择分支进入S26和S28状态时，X7 =1，则汇合。两个选择性分支汇合进入S29状态。    图6-28和图6 - 29所示为组合性分支流程修改图。    在图6 -28所示的流程中，S20和S23分别是两个选择性流程的状态，当X0 =1或者X1=1时分触发汇合状态。汇合后进入并行性分支，则需增加一个空状态，如S102。在状态S102中由S102本身触发并行性分支的状态S40和S50。    在图6 -29所示的流程中，S20和S30分别是两个并行性分支流程的状态，当X0 =1时分支汇合触发汇合状态。汇合后再次进入选择性分支，需要增加一个空状态，如S103。在状态S103中，由选择性分支的选择条件分别触发相应的分支，进入对应状态。

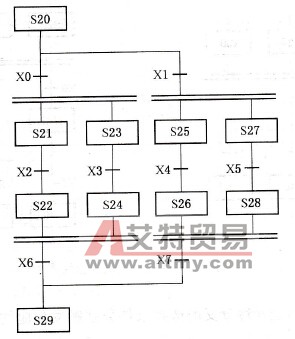

    图6-27    组合性分支流程的使用方法

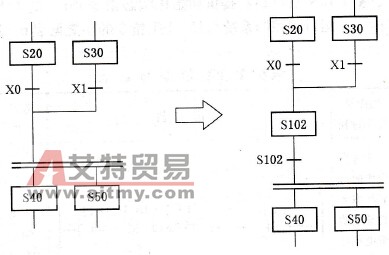

    图6-28    组合性分支流程修改实例

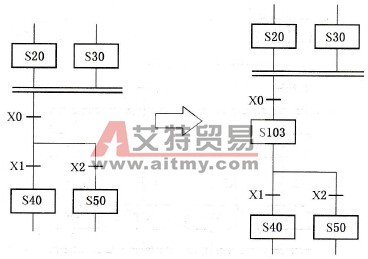

    图6-29    组合性分支流程修改实例
