FX2N系列PLC的并行性分支流程
来源:艾特贸易2017-06-04
简介图 6-23 所示的程序为并行性分支流程,图 6- 24 所示为对应的梯形图和指令表。系统在 S20 状态时, X0 =1 ,系统同时进入 S21 、 S23 、 S25 三个并行流程的状态。当系统状态处于 S22 、 S2
图6-23所示的程序为并行性分支流程,图6- 24所示为对应的梯形图和指令表。系统在S20状态时,X0 =1,系统同时进入S21、S23、S25三个并行流程的状态。当系统状态处于S22、S24和S25时,X6 =1系统汇合进入S27状态。 图6-25和图6- 26所示为并行性分支流程修改图。 并行性分支运行是同时进行的,并同时汇合。图6 -25所示的流程,从S20状态出来后分为左右两个并行分支,这两支的需要由X1 =1和X2 =1同时触发。当运行到S23和S24状态时,需要由X5 =1和X6 =1同时汇合与S25状态。 图6-26所示的流程中,S20、S30、S40三个并行性分支在X0 =1时汇合后,不能直接分为S50和S60两个分支。需要增加一个空状态,设为S101。S101的转换条件是S101本身。 图6-23 并行流程使用方法

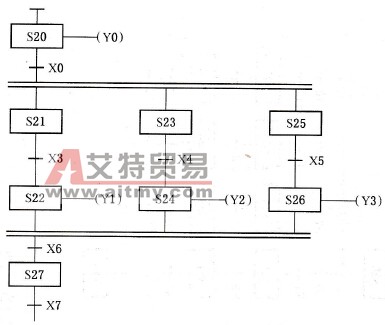

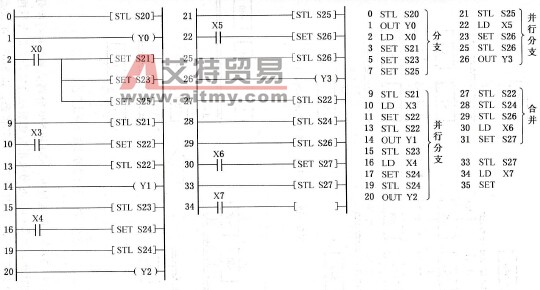

图6-24 并行性分支流程转化成梯形图和指令表

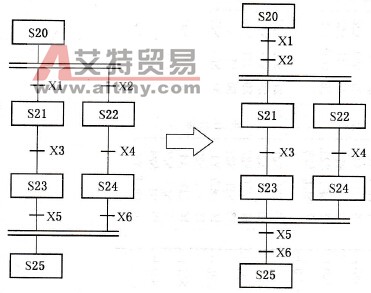

图6-25 并行性分支流程修改实例

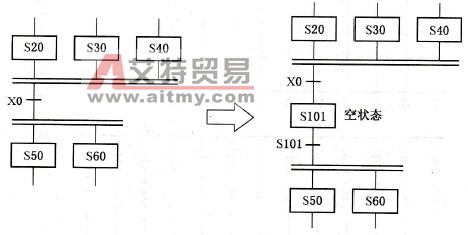

图6-26 并行性分支流程修改实例
