S7-200 PLC数据区存储器的地址格式（编址形式）

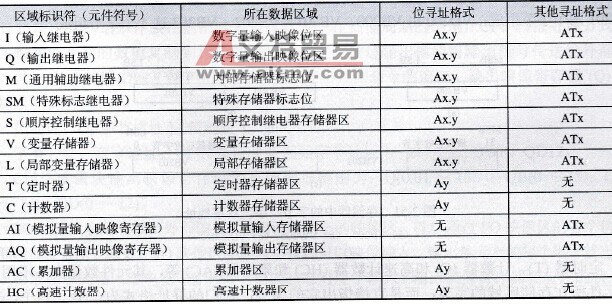

    存储器由许多存储单元组成，每个存储单元都有唯一的地址，可以依据存储器地址来存取数据。要描述一个地址，至少应该包含存储的区域、这个区域中的具体位置等两个要素。数据区存储器地址的表示格式有位、字节、字、双字地址格式。    在数据区存储器区域内，位地址格式为：区域标识符+字节地址，位号；字节、字、双字地址格式为：区域标识符+数据长度符+该字节、字或双字的起始字节地址；定时器T、计数器C、累加器AC、高速计数器HC等的地址格式为：区域标识符+元件序号。区域标识符（元件符号）及地址格式见表2-29。    表2-29    区域标识符（元件符号）及地址格式

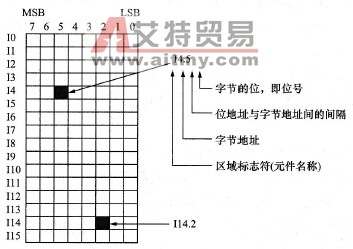

    一般地，数据地址的格式通写为：ATx.y。    A为所在数据区域标示符或元件符号，也就是该数据在数据存储器中的区域地址，见表2-29中的符号；T为数据类型，若为位寻址，则没有该项，若为字节、字或双字寻址，则T的取值应分别为B、W和D；x为起始字节地址；y只有位寻址时才有，为字节内的位地址。    各种元件在主机中的实际可用数量不同，同一元件在不同型号的主机中的数量也不同，具体情况可以参见主机主要技术性能指标表。    位寻址的格式为：Ax.y，必须指定区域标示符或元件名称、字节地址和位号，如图2-50所示。MSB表示最高位，LSB表示最低位。可以进行位寻址的编程元件有：输入继电器(I)、输出继电器(Q)、通用辅助继电器(M)、特殊标志继电器(SM)、局部存储器(L)、变量存储器(V)、顺序控制继电器(S)。

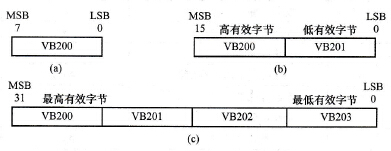

    图2-50    存储器中的位地址    字节、字和双字数据寻址格式为：ATx，这种按字节编址的形式在直接访问数据时，也必须指明元件名称、数据类型和存储区域内的首字节地址，如图2-51所示，以变量存储器为例分别存取三种长度数据的比较，图中V表示元件名称；B表示数据长度为字节型（8位），W表示数据长度为字型（16位）；D表示数据长度为双字型（32位）。VW200由VB200、VB201两个字节组成；VD200由VB200、VB201、VB202、VB203这4个字节组成。
    图2-51    存储器中的字节、字、双字地址    (a) VB200；(b) VW200；(c) VD200    定时器(T)、计数器(C)和高速计数器(HC)和累加器(AC)等，其元件数量少，不用指出元件所在存储区域的字节，而是直接指出它的编号，它们的寻址格式为：Ay。其中，T、C和HC的地址编号中各包含两个相关变量信息，如T10，即表示T10的定时器位状态，又可表示此定时器的当前值。累加器(AC)用来暂存数据，如运算数据、中间数据、结果数据，数据长度可以是字节、字和双字，使用时只表示出累加器的地址编号，如AC0，数据长度取决于进出AC0的数据的类型。
