FX2N系列PLC的选择性分支流程

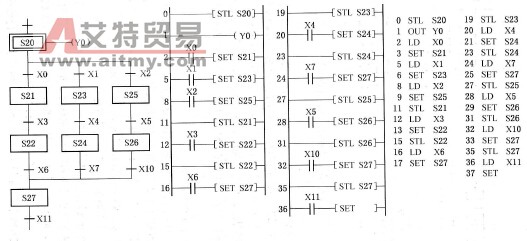

    图6-20所示为选择性分支流程的使用方法。在S20步时，同时触发三个分支流程：X0=1触发左支序列，X1 =1触发中支序列，X2 =1触发右支序列。这三个序列触发是在STL S20中选择性地完成的。当程序运行到S27时系统汇合。S22步中X6 =1触发S27，S24步中X7 =1触发S27，S26步中X10 =1触发S27。
    图6-20    选择性分支流程的使用方法    图6-21和图6-22所示为选择性分支流程修改图。    在图6-21所示的流程中，分支状态S21、S22、S23分别通过X3、X4和X5汇合后再次出现分支S24和S25，此处必须增加一个空状态S27，即分支先在S27汇合后再分支出去。    在图6-22所示的流程中，从状态S20分支选择条件是X0和X10，在左支的分支又被X1和X4作为选择条件分了两支。类似这种情况需要修改为X0和X1串联作为一支选择条件，X0和X4串联作为另一支选择条件。同理汇合处也需要作相同修改。

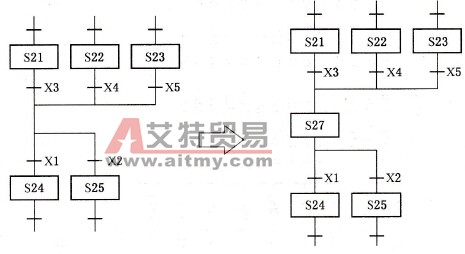

    图6-21    选择性分支流程修改实例

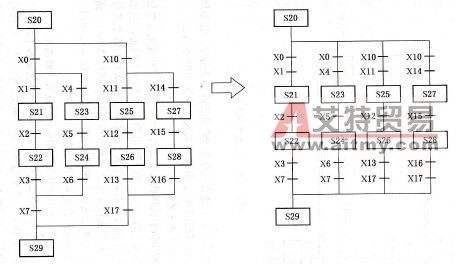

  图6-22    选择性分支流程修改实例
