FX2N系列PLC的单流程序列

    单流程序列是结构最为简单的一种序列，如本章开始时所举的皮带传输系统的工作流程。如果流程不需要循环，则可以在最后采用复位的方式结束，如图6-18所示。当X0 =1时系统进入流程。假设Y0、Y1、Y2分别为三种颜色的灯，则三个灯会依次亮20 s、5s和25 s。

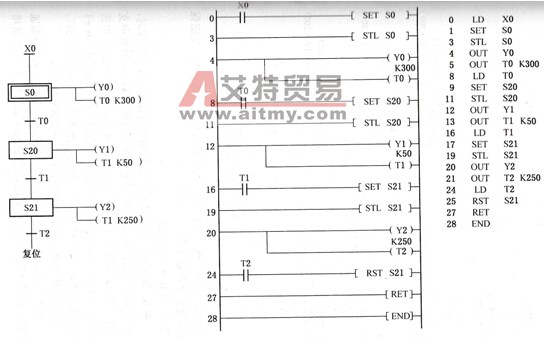

    图6-18    单流程序列的使用方法    图6-18所示的流程存在流程重复启动的可能。当Y1等亮时使X0 =1，系统再次进入流程，则可观察到Y0灯和Y1灯同时亮。系统重复启动在很多场合是不允许的。可以采用图6-19所示的方法解决。    图6-19a中依靠PLC的运行初始脉冲M8002进入初始状态，由M8002的唯一性保障系统启动的唯一性。初始状态不做任何操作，等待启动指令X0 =1，如果系统不在S0状态，系统无法启动。图6-19b所示的流程中，在启动初始状态前增加了三个条件，即当S0、S20、S21运行时不允许启动系统，从而保证系统不会重复启动。

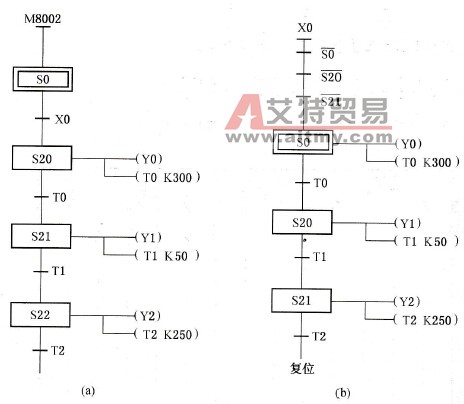

    图6-19    禁止重复启动
