FX2N系列PLC顺序功能图转换成梯形图

来源：艾特贸易2017-06-04

简介STL 指令的作用就是将顺序功能图转换为梯形图。将图 6-4 所示的顺序功能图转化为梯形图及指令表，如图 6-8 所示。系统的每一步都由 STL 指令开始直到下一个 STL 之前结束，这之间的程

    STL指令的作用就是将顺序功能图转换为梯形图。将图6-4所示的顺序功能图转化为梯形图及指令表，如图6-8所示。    系统的每一步都由STL指令开始直到下一个STL之前结束，这之间的程序是这一步需要完成的操作，转换条件写入步中。所有步进指令结束后由RET指令结束。如果对系统熟悉，则可以跳过顺序功能图直接用步进指令编程。

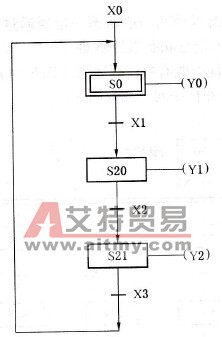

    图6-4    顺序功能图

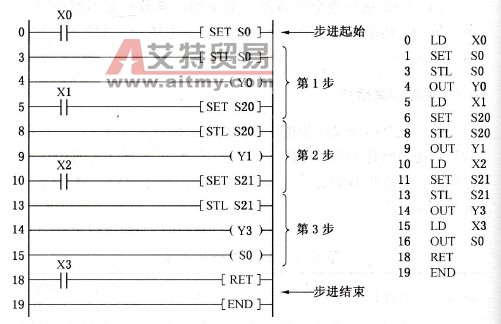

梯形图及指令表     图6-8    梯形图及指令表
