FX2N系列PLC顺序功能图注意事项

    (1)每一个顺序功能图至少应该有一个初始状态，允许多个初始状态并存。    (2)初始状态以外的一般状态一定要通过来自其他状态的转换条件进入，不能从状态以外驱动。    (3)顺序功能图既有单流程序列（图6-4），也有选择性序列（图6-5）和并行序列（图6-6）。    (4)一条选择性分支或并行分支的回路数最多不能超过8条；每一个初始状态下的回路数总数不超过16条，如图6-7所不。

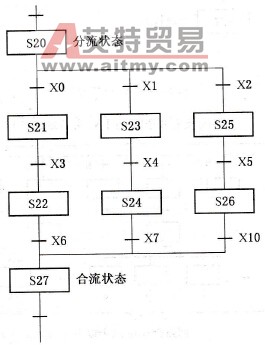

    图6-5    选择性序列

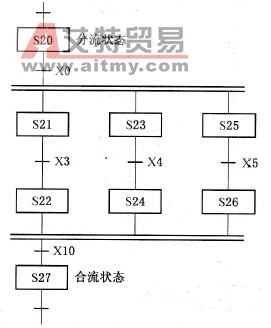

    图6-6    并行序列

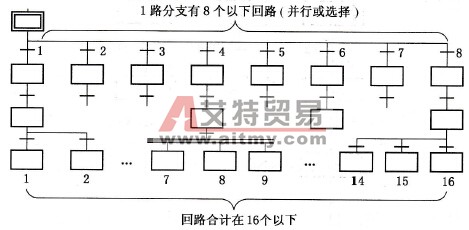

    图6-7    分支总回路数量要求
