施耐德PLC控制系统的三层结构

    施耐德PLC控制系统的概况如图1-7所示。

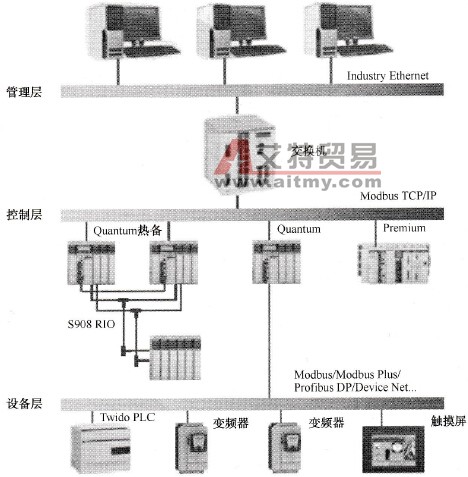

    图1-7    施耐德PLC控制系统的三层结构    从图1-7可以清楚地看出，施耐德PLC控制系统包含了三个主要层次（又称三层结构），通过网络把这三个层次联系起来，构成整个控制系统。最下面是现场层，通过远程I/O、传感器等，把现场设备接入现场总线。中间是控制层，负责生产过程的控制与优化。上面是管理层，上位机通过网络与PLC通信，实现远程监控。
