PLC的过程映像

    在每个扫描周期，CPU检查输入和输出的状态。有特定的存储器区保存模块的二进制数据：Pn和PIQ。处理程序访问这些寄存器，而不直接查询数字信号模块的信号状态。这一特定的存储器区就是过程映像。    PII( Process Image Input)过程映像输入表建立在CPU存储器区，所有输入模块的信号状态存放在这里。PII以字节队列的格式分配存储区，每个字节对应一个8位的输入信号。    PIQ (Process Image Output)过程映像输出表包含程序执行的结果输出值，这些输出值在扫描结束传送到实际输出模块上。    在用户程序检查输入（例如：AI 2.0）时，使用PII的最后状态。这样就保证在一个扫描周期内使用相同的信号状态，如图1-4所示。

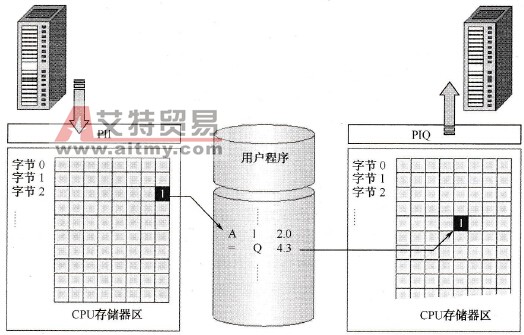

    图1-4    过程映像    输出在程序中可以被赋值，也可以被检查，即使一个输出在程序中的多个地方被赋值，仅最后被赋值的状态传送到相应的输出模块上。与直接I/O访问相比，过程映像访问可以为循环程序处理过程中的CPU提供相同的过程信号映像。而且，过程映像被保存在CPU的系统存储器中，所以访问的速度比直接访问信号模块速度快。
