FX2N系列PLC的移位读出指令SFRD

    移位读出指令SFRD的功能是将多个数据依次读出到目标寄存器，其使用方法如图7-51所示。    [S．]表示需要读出的数据内容，n表示读出数据块的总个数，其中仅有n-1个数据需要读出，1个数据作为指示器。[D．]表示读出数据的存放地址。程序表示将D11~D19的数据依次读出，存入D20中，其中D10作为指示器。程序运行过程如图7-52所示。    当X0 =1时。第一个扫描周期将D11读出存入D20，D10的值减1；第二个扫描周期将D12写入D20，D10的值减；如此循环，直到第9个扫描周期将D19的值写入D20，D10的值减1。    如果在SFRD指令后增加P，变为上升沿操作，则上述变化会在每一个X0从OFF变为ON的时刻进行。    如果将SFWR指令和SFRD指令配合使用可实现先进先出的操作，即类似于队列操作。先进先出操作程序如图7-53所示。    程序中将D10~D19作为数据存储单位，其中D10是指示器，用于表示数据存储单元中被存入了多少个数据。D30作为源数据往D10~D19中写数据。D20作为数据读出的接收存储器。
    图7-51    SFRD指令的使用方法

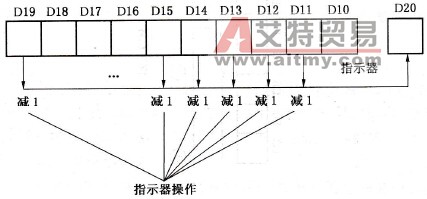

    图7-52    SFRD指令程序运行过程
    图7-53    先进先出操作程序
