FX2N系列PLC的移位写入指令SFWR

    移位写入指令SFWR的功能是将数据按指令写入多个数据寄存器，其使用方法如图7 -49所示。    [S．]表示需要写入的数据，[ D.]表示写入数据的地址，K10表示写入数据的个数。程序表示将D20依次写入D11~D19。D10用于记录写入D11~D19的次数，称为指示器。程序运行过程如图7-50所示。    当X0 =1时，D10首先自动清零。第一个扫描周期将D20写入D11，D10的值变为1；第二个扫描周期将D20写入D12，D10的值变为2；如此循环，直到第9个扫描周期将D20的值写入D19，D10的值变为9。    如果在SEWR指令后增加P，变为上丹沿操作，则上述变化会在每一个X0从OFF变为ON的时刻进行。
    图7-49    SFWR指令的使用方法

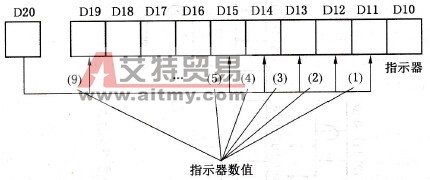

    图7-50    SFWR指令程序运行过程
