FX2N系列PLC的BCD指令和BIN指令及应用

   BCD指令的功能是将源数据的二进制码形式转换成BCD码形式并存人目标数据寄存器。BIN指令的功能是将源数据的BCD码形式转换成二进制码形式并存入目标数据寄存器。BCD指令和BIN指令的使用方法如图7-30所示。
    图7-30    BCD指令和BIN指令的使用方法    当X0 =1时，将D10的值转换成BCD码形式送给K4 Y0；当X1 =1时，将K4M0的转换成BIN形式送给D0。    例如，图7-31所示的程序，D0中的数据是十进制数123，当X1 =1时，将D0转换成BCD码，并存入D1中；将D1的数据转换成二进制形式存入D2中。变换过程如图7-32所示。

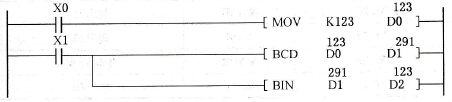

    图7-31    BCD指令和BIN指令实例

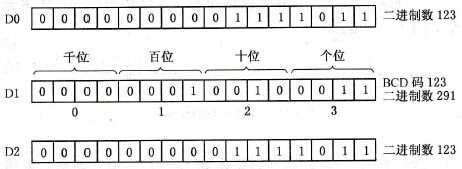

    图7-32    BCD码和二进制变换过程    D0中的数据是二进制形式，表示123，当执行BCD指令后，D1变成BCD码格式的123，这种格式对应的二进制数是291。执行BIN指令后D2是二进制形式，表示123。
