FX2N系列PLC的带位左循环指令RCL和带位右循环指令

来源：艾特贸易2017-06-04

简介带位左循环指令 RCL 和带位右循环指令 RCR 的功能是使数据连同进位标志位 M8022 的值向左或向右循环移动指定位数，其使用方法如图 7-43 所示。图 7-43 RCL 、 RCR 指令的使用方法将 [D ．

    带位左循环指令RCL和带位右循环指令RCR的功能是使数据连同进位标志位M8022的值向左或向右循环移动指定位数，其使用方法如图7-43所示。

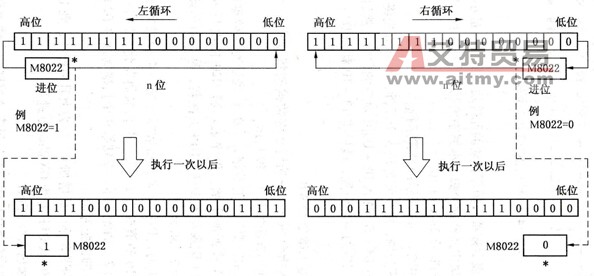

RCL、RCR指令的使用方法     图7-43    RCL、RCR指令的使用方法    将[D．]中的数据连同进位M8002向左(RCL)或向右( RCR)循环移动n位，程序运行效果如图7-44所示。
RCL、RCR指令程序运行效果     图7-44    RCL、RCR指令程序运行效果
