FX2N系列PLC的左循环指令ROL、右循环指令ROR

来源：艾特贸易2017-06-04

简介左循环指令 ROL 、右循环指令 ROR 的功能是使数据向左或右循环移动指定的位数，其使用方法如图 7-41 所示。图 7-41 ROL 、 ROR 指令的使用方法将 [D.] 中的数据向左 (ROL) 或向右 (ROR) 循环

    左循环指令ROL、右循环指令ROR的功能是使数据向左或右循环移动指定的位数，其使用方法如图7-41所示。

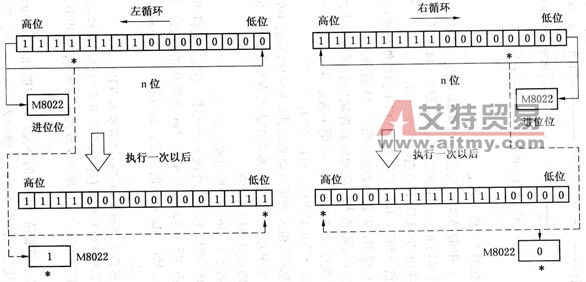

ROL、ROR指令的使用方法     图7-41    ROL、ROR指令的使用方法    将[D.]中的数据向左(ROL)或向右(ROR)循环移动n位，最后移出的那一位同时存入进位标志M8022。ROL、ROR指令程序运行效果如图7-42所示。
    图7-42    ROL、ROR指令程序运行效果
