FX2N系列PLC的逻辑与指令、逻辑或指令、逻辑异或

    逻辑与指令的功能是将两个数据进行位与。如果执行16位操作，使用WAND指令，如果执行32位操作，使用DAND指令。    逻辑或指令的功能是将两个数据进行位或。如果执行16位操作，使用WOR指令，如果执行32位操作，使用DOR指令。    逻辑异或指令的功能是将两个数据进行位异或。如果执行16位操作，使用WXOR指令，如果执行32位操作，使用DXOR指令。    WAND (DAND)、WOR (DOR)、WXOR (DXOR)指令的使用方法如图7 -39所示。

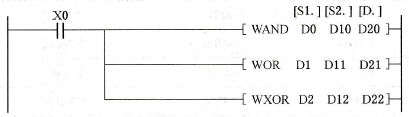

    图7-39    WAND、WOR、WXOR指令的使用方法    [S1.]和[S2.]进行对应逻辑运算，将结果存入[D.]。
