FX2N系列PLC的位传送指令SMOV及应用

来源：艾特贸易2017-06-04

简介位传送指令 SMOV 的使用方法如图 7-23 所示。图 7-23 SMOV 指令的使用方法将 [ S.] 的数据传送到 [D ． ] ，传送过程如图 7-24 所示。图 7-24 SMOV 指令数据传送过程 (1) 将 [S.] 的数据自动转化

    位传送指令SMOV的使用方法如图7-23所示。
SMOV指令的使用方法     图7-23    SMOV指令的使用方法    将[ S.]的数据传送到[D．]，传送过程如图7-24所示。

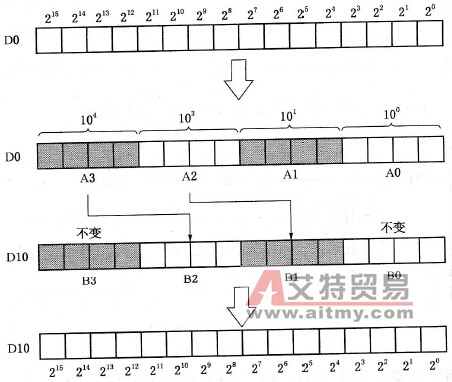

SMOV指令数据传送过程     图7-24    SMOV指令数据传送过程    (1)将[S.]的数据自动转化成BCD码。    (2)将[S．]右边起第ml开始，数m2个BCD码作为传送对象。程序中表示D0右起第4位开始，往下数2位BCD码，即第4位和第3位BCD码。    (3)将(2)中的数据对应传送到[D.]中右起第[n．]位开始的位置上。程序中表示传送到D10的右起第3位开始的位置，即将D0的第4位和第3位BCD码传送到D10的D3位和D2位的位置上。D10中没有受影响的位保持不变。    (4)将D10中的数据自动转换成二进制数。
