FX2N系列PLC的区间比较指令ZCP及应用

    区间比较指令ZCP用于数值与区间的比较，其使用方法如图7 -22所示。    [S1．][S2．]组成一个区间，[ S1．]是区间的下限，[S2.]是区间的上限，规定[ S1.]不能大于[S2.]。[D．]是比较结果，分别由M10、M11、M12三个辅助继电器组成。    当[S．]<[S1．]时，M10 =1，输出线圈Y10 =1；    当[ S1．]≤[S.]≤[S2.]时，M11 =1，输出线圈Y11 =1;    当[S．]>[S1．]时，M12 =1，输出线圈Y12 =1。    M10、M11、M12的状态只与ZCP比较的结果有关，当X20 =0时，M10、M11、M12保持前一扫描周期的结果。如需清除结果状态，请参照图7-23所示的CMP指令的清除结果程序。

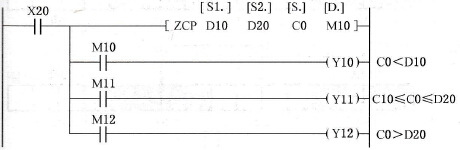

    图7-22   ZCP指令的使用方法

  图7-23    SMOV指令的使用方法
