FX2N系列PLC的数值比较指令CMP及应用

来源：艾特贸易2017-06-04

简介数值比较指令 CMP 用于比较两个数值大小，其使用方法如图 7-20 所示。图 7-20 CMP 指令的使用方法当 X20 =1 时，比较 [S1 ． ] 和 [S2.] 中数值的大小，其结果驱动 [ D.] 触点的输出。 [D ．

    数值比较指令CMP用于比较两个数值大小，其使用方法如图7-20所示。

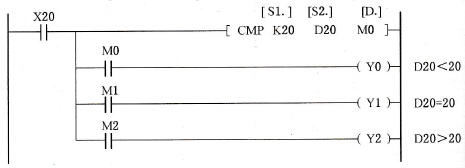

CMP指令的使用方法     图7-20    CMP指令的使用方法    当X20 =1时，比较[S1．]和[S2.]中数值的大小，其结果驱动[ D.]触点的输出。[D．]包括三个触点，在程序中出现的是最小标号，程序中表示M0、M1、M2三个辅助继电器。    当[S2．]<[S1．]时，M0 =1，输出线圈Y0 =1；    当[ S2．]=[S1．]时，M1 =1，输出线圈Y1 =1；    当[ S2．]>[S1．]时，M2 =1，输出线圈Y2 =1。    M0、M1、M2状态只由CMP指令的比较结果决定。如果X20 =0，M0、M1、M2仍然保持前一个扫描周期的结果。如果比较结果需要清零，可采用如图7-21所示的程序。    当X20 =1时，比较两个32位数据（D11D10组成的32位数据和C200的当前值）的大小。当X20 =0时，对比较结果清零。

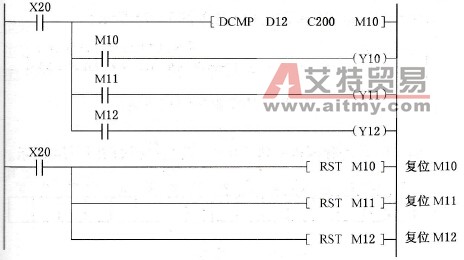

32位数据比较及比较结果清零程序     图7-21    32位数据比较及比较结果清零程序
