FX2N系列PLC的循环指令FOR、NEXT及应用

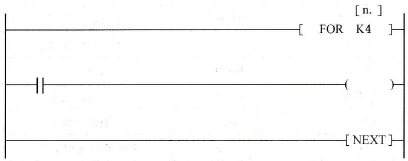

    在图7 -18所示的程序中，FOR表示循环区的起始位置，NEXT表示循环区的结束位置。在程序运行时，位于FOR~NEXT间的程序反复执行[n．]次（由操作数决定）后再继续执行后续程序。循环的次数[n．]=1~ 32767。如果[n．]=-32767～0，则当做[n．]=1处理。

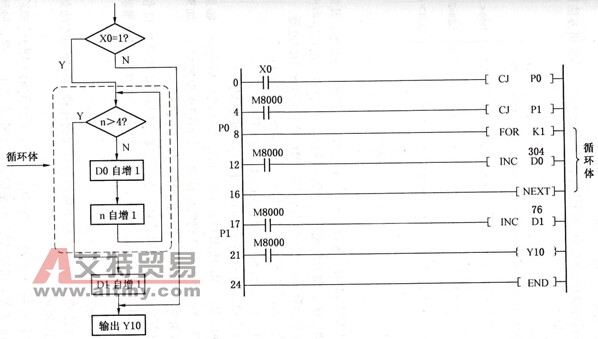

    图7-18    循环指令的使用方法    使用FOR和NEXT指令需要注意的事项：    (1) FOR和NEXT必须成对使用。    (2) FX2N系列PLC循环可嵌套5层。    (3)在循环中可利用CJ指令在循环未结束时跳出循环体。    (4) FOR应放在NEXT之前，NEXT应在FEND和END之前，否则均会出错。    例如，图7-19所示的程序流程图和梯形图，当X0 =1时进入循环体程序，循环体程序循环执行4次，每次让D0自增1。当循环体程序结束后，D1自增1。当X0 =0时，跳过循环体程序，执行下一步。由系统要求可知，D0的数值增加4次，D1才会增加1次。当程序运行时，根据系统监控得到D0的数值是304，D1的数值是76，D0的数值恰好是D1数值的4倍。
    图7-19    循环指令实例    如果需要跳出循环，可采用跳转指令跳出循环体程序。
