FX2N系列PLC的交替输出指令ALT

来源：艾特贸易2017-06-04

简介交替输出指令 ALT 的功能是使输出线圈的 ON 、 OFF 交替出现，其使用方法如图 7-76 所示。图 7-76 ALT 指令的使用方法本例中表示当 X0 每次由 OFF 跳变为 ON ， M0 的值发生一次 ON 、 OFF 的交

    交替输出指令ALT的功能是使输出线圈的ON、OFF交替出现，其使用方法如图7-76所示。
ALT指令的使用方法     图7-76    ALT指令的使用方法    本例中表示当X0每次由OFF跳变为ON，M0的值发生一次ON、OFF的交替。ALT指令的使用技巧及运行过程如图7-77所示。程序中Y0和Y1分别代表“启动”和“停止”功能，可以实现X0的按通按断功能。定时器T0和ALT指令合用，可以实现交替脉冲输出，该脉冲的高低电平时间相等。

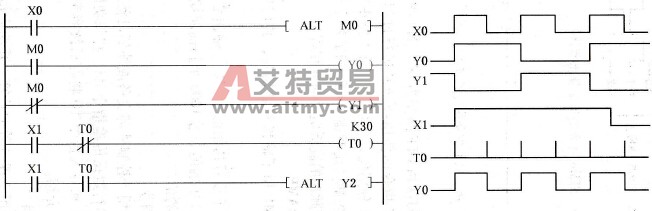

    图7-77    ALT指令的使用技巧及运行过程
