FX2N系列PLC变址寄存器在功能指令中的应用

    三菱FX2N系列可编程控制器有16个变址寄存器V0~V7和Z0~ 27。每一个变址寄存器都是16位。如果需使用32位寄存器则V组成高16位，对应标号的Z组成相应的低16位。功能指令的操作数都可采用变址方式寻址。    1．数据寄存器变址寻址    例如，图7-13所示的程序，当X0 =1时，将10送给变址寄存器V0；当X1 =1时，将20送给变址寄存器Z0。设上述步骤完成。

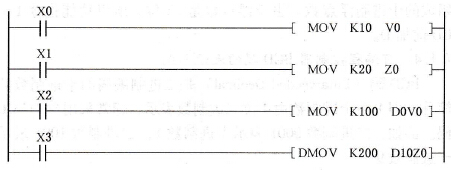

    图7-13    数据寄存器变址寻址    当X2 =1时，将100送给D0V0。此时V0=10，则D0V0表示D(0 +10)= D10，即表示将100送给D10。    当X3 =1时，将200送给D1020。注意此处是32位指令，因此D1020是32位数据寄存器，D1020表示两个标号相连的数据寄存器，其中小标号为10+Z0= 30。故将200送给D31D30。    2．常数变址寻址    如图7-14所示的程序，当X0 =1时，将10送给V0，当X1 =1时，将K20V0（即20 +10）送给D0。
    图7-14    常数变址寻址    3．元件组的变址寻址    例如，图7-15所示的程序，当X0=1时，将6送给V0；K2X0V0表示K2X（0+6）=K2X6。当X1 =1时，将X15~X10、X7、X6，共8个输入继电器的值当做一个数据送给D0。
    图7-15    元件组变址寻址
