FX2N系列PLC BCD码的表示形式

    BCD码(Binarycoded Decimal)是二进制编码的十进制数的简称，即1个十进制数由4位二进制数表示，通常采用8421BCD码。例如，二进制数0001表示十进制数1，二进制数1001表示十进制数9。    可编程控制器的数据寄存器是16位，一般情况下是采用二进制表示。如果采用BCD码形式，则由4个BCD码表示的十进制数组成一个16位数据，如图7 -12所示。一个16位数据寄存器的数值范围为0~ 9999。

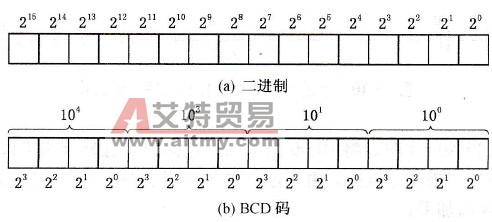

    图7-12    二进制和BCD码表示形式
