FX2N系列PLC二进制浮点数的表示技术方法

    可编程控制器同样使用一对编号连续的数据寄存器来表示二进制浮点数。如图7-9所示，用D1D0来表示二进制浮点数。    位数从高到低分别是1位符号位，8位指数段位，23位底数段位。二进制浮点数表示方法如式(7-2)所示：    二进制浮点数=±(20+A22×2-1+A21×2-2+A20×2-3+…+A1×2-22+A0×2-23)×2MM=(E7×27+E6×26+…+E1×21+E0×20)    (7 -2)

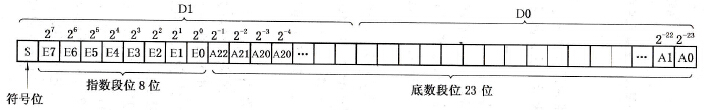

    图7-9    二进制浮点数的表示方法
