FX2N系列PLC的编码指令ENCO

来源：艾特贸易2017-06-04

简介编码指令 ENCO 的功能是对元件组的状态进行编码，其使用方法如图 7-55 所示。图 7-55 ENCO 指令的使用方法 [S ． ] 是需要编码的元件组，元件组的个数是 2n 。如果是位元件组，则 n 8 ；如

    编码指令ENCO的功能是对元件组的状态进行编码，其使用方法如图7-55所示。
    图7-55    ENCO指令的使用方法    [S．]是需要编码的元件组，元件组的个数是2n。如果是位元件组，则n≤8；如果是字元件组，则n≤4。[ D.]是编码后的存储地址。本例是对Y7~ Y0的状态值进行编码，编码结果存入D0中。程序运行过程如图7-56所示。

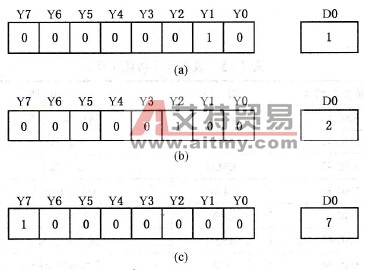

ENC0指令的运行过程     图7-56    ENC0指令的运行过程    在图7-55所示的程序中，如果Y0~ Y7的状态如图7-56a所示，则译码后D0 =1；若Y0~ Y7的状态如图7-56b所示，则译码后D0 =2；若Y0~Y7的状态如图5- 56c所示，则译码后D0 =7。    注意：如果Y0~Y7出现多个1，则程序出错。如果[S．] 元件的位数超过2n，则超出高位部分忽略。
