FX2N系列PLC的高速计数器指令HSCS、HSCR、HSZ

    HSCS指令用于高速计数器当前值的比较置位，当前值与某个值比较发生变化时，输出触点立即动作。它采用中断方式置位，输出立即执行与扫描周期无关。    HSCR指令用于高速计数器当前值的比较复位，当前值与某个值比较发生变化时使用中断立即复位，与扫描周期无关。    HSZ指令用于高速计数器当前值与数值区间进行比较。    需要注意的是，FX2N系列PLC的高速计数器属于32位增／减计数器，它们的操作数32位的，所以指令前必须增加D。    HSCS、HSCR、HSZ指令的使用方法如图7-65所示。

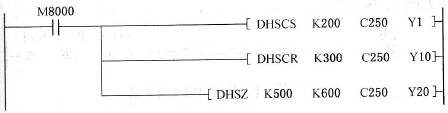

    图7-65    HSCS、HSCR、HSZ指令的使用方法    DHSCS指令：当C250的当前值从199跳跃到200或从200跳跃到201时，Y1 =1，并立即输出。    DHSCR指令：当C250的当前值从299跳跃到300或从300跳跃到301时，Y10立刻复位。    DHSZ指令：当C250的当前值小于500时，Y20 =1;当前值大于等于500、小于等于600时，Y21=1；当前值大于600时，Y22 =1。
