FX2N PLC模拟量处理扩展模块的FX2N-4AD调节增益和偏

    FX2N-4AD输出特性关系如图8-8所示。输入模拟量和输出数字信号之间的关系理想状态下如图8-8所示。在实际使用过程中增益发生变化或者发生偏移，需要进行线性校正。    FX2N-4AD的线性校正是通过对21~ 24号数据缓冲区写入相应的数据完成的。    1．21号数据缓冲区    21号数据缓冲区的低两位b1b0用于允许或禁止增益、偏移量的校正。当b1b0= 10时，禁止校正；当b1b0= 01时，允许校正。一般情况下在校正完毕后设置为禁止校正。    2．22号数据缓冲区    22号数据缓冲区的低8位用于选中需要校正的通道。b0~b7分别对应于O1、G1、O2、G2、O3、G3、O4、G4。O1 =1表示允许对1号通道的偏移量进行调节，G1=1表示允许对1号通道的增益量进行调节……O4 =1表示允许对4号通道的偏移量进行调节，G4 =1表示允许对4号通道的增益量进行调节。    3．23号数据缓冲区    23号数据缓冲区用于写入偏移量，单位是mV、VA，分辨率为5 mV、20μA。    4． 24号数据缓冲区    24号数据缓冲区用于写入增益量，单位是mV、μA，分辨率5 mV、20 μA。    图8-9所示的程序，将通道1的偏移量设置为0V、增益量设置为2.5 V。

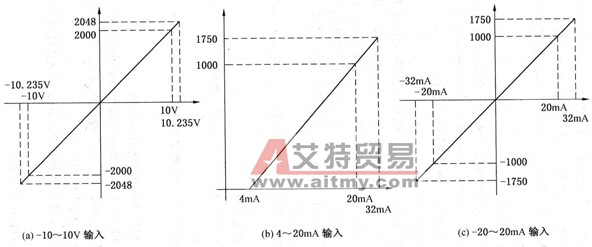

    图8-8    FX2N -4AD输出特性

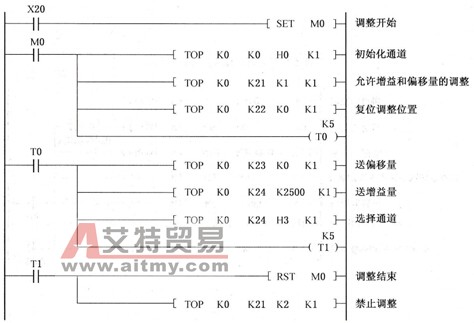

    图8-9    增益、偏移量的调整
