FX2N PLC模拟量处理扩展模块中FX2N-4AD的取值

    FX2N -4AD经过通道初始化设置后即可读取A/D转换的值。FX2N -4AD的数据缓冲区中存有AD转化的实时值和几次采样的平均值。    9～12号数据缓冲区分别是1~4号通道A/D转换的实时值。5～8号数据缓冲区分别是1~4号通道A/D转换的平均值。1~4号数据缓冲区用于设置1～4号通道的取平均值的点数。例如，图8 -7所示的程序，首先将1~4号通道的平均值的点数设为3，当X0 =1时，读取A/D转换的平均值到D10~D13中，读取A/D转换的实时值到D20~ D23中。

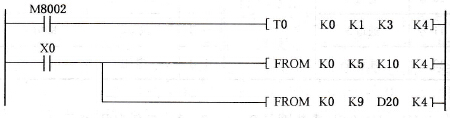

    图8-7    读取AD转换值程序
