FX2N PLC模拟量处理扩展模块中FX2N-4AD的接线

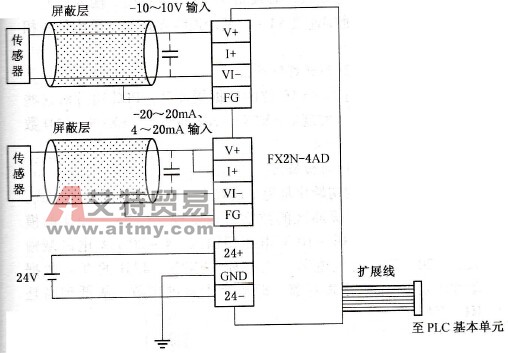

    FX2N-4AD和PLC基本单元的相连只需要用扩展线连接即可。除此之外，FX2N -4AD需要外接电源和外接模拟量输入，如图8-5所示。
    图8-5    FX2N -4AD接线方式    1．电源连线    FX2N -4AD需要外接24 V的电源，可以从PLC基本单元获取。24+接电源正极、24 -接电源负极，GND接大地，接地电阻应小于100Ω，如没有特殊要求可以不接。    2．外接模拟量输入    输入模拟量可以分为电压型输入和电流型输入。电压型输入范围是-10～10 V，电流型输入范围有120~ 20 mA和4~20 mA两种。    若是电压型信号输入，则将输入的信号端连接V+，输入信号的地端连接VI -即可。如输入信号有屏蔽线，可将屏蔽线和FG相连。另外，可在V+和VI -之间接0.1~0.47μF的电容，滤除高频干扰。    若是电流型信号输入，必须将V+和I+短接。输入信号端连接在I+，输入地端连接VI -，其余连线方式和电压型信号相同。
