FX2N PLC通信扩展模块中FX2N-232BD的连接形式

来源：艾特贸易2017-06-04

简介FX2N - 232BD 和 PLC 基本单元的连接形式十分简单，只需要将其插入 PLC 的扩展口即可。 FX2N - 232BD 通过 DB9 接头和其他通信设备连接。 DB9 接头如图 8-12 所示，各针功能见表 8-4 。图 8-12 D

    FX2N - 232BD和PLC基本单元的连接形式十分简单，只需要将其插入PLC的扩展口即可。    FX2N - 232BD通过DB9接头和其他通信设备连接。DB9接头如图8-12所示，各针功能见表8-4。

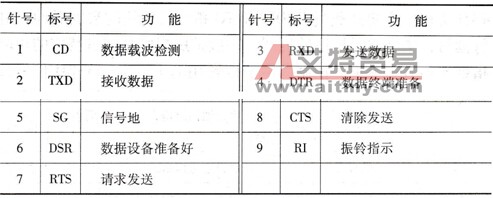

    图8-12    DB9接头    表8-4    DB9各针功能

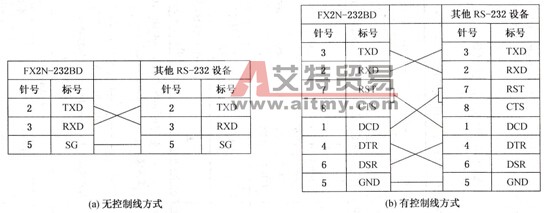

    FX2N-232BD和其他通信设备的连接方式分为无控制线和有控制线两种形式，如图8-13所示。
FX2N-232BD和其他通信设备的连线方式     图8-13    FX2N-232BD和其他通信设备的连线方式
