Modicon Premium PLC的系统组态

    如果仔细观察自动化的实现过程，就会发现它是由多个较小的部分和子程序组成的，这些小部分和子程序相互连接在一起。因此，实际工程应用中的第一个任务就是把自动化过程分解成子任务。每个子任务定义了自动化系统要完成的硬件和软件要求：    1．硬件    ●输入和输出的数目和类型；    ●模块序号和类型；    ●机架号；    ●CPU型号和容量；    ●HMI（人机界面）系统；    ●网络系统。    2．软件    ●程序结构；    ●自动化过程的数据管理；    ●组态数据；    ●通信数据；    ●程序和项目文档。    硬件组态和参数分配过程如图2-57所示。

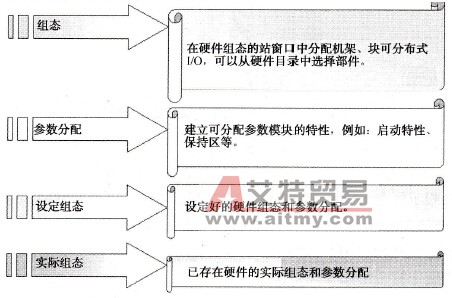

    图2-57    硬件组态和参数分配过程图    在硬件组态时，要注意：组态模块与实际模块的型号、数量、地址必须一致。    在Unity Pro中，所有自动化过程的硬件和软件都要求在项目中管理。Unity Pro对项目进行集中管理，项目包括必须的硬件（含组态），网络（含组态），所有程序和自动化解决方案的数据管理。实现Unity Pro各种功能所需的软件工具都集成其中，如图2-58所示。    图2-58    从过程到项目
