Modicon Premium PLC的BUSX总线

    Premium PLC的BUS X总线可用于连接8个12位置底板或6个4、6、8位置底板，分布在最大长度100m范围内。    对底板距离有更大要求的应用，可使用BUS X总线远程主底板连接模块：TSX REY 200将距离增加到最大350m，而不会对性能有任何影响。    BUS X总线远程系统是一个电气系统。采用BUS X总线远程主底板连接模块不会对读或控制I/O产生任何性能损失。    BUS X总线远程系统如图2-55所示：

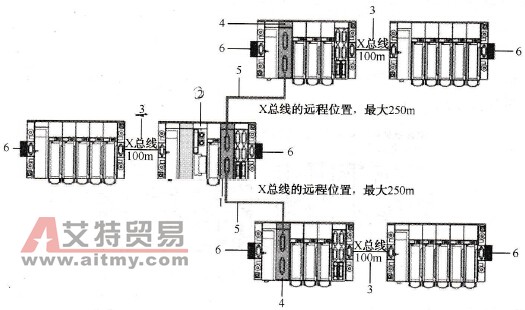

    图2-55    BUSX总线远程系统图    图2-55中：    ●TSX REY 200模块称为“Master主站”（图示1），插在地址0上的底板中（底板支持处理器（图示2）和主BUS X总线（图示3））。该模块有2个通道用于远程定位2个BUSX总线网段，最大距离为250m。    ●1个或2个TSX REY 200模块（图示4）称为“Slave从站”插在每个扩展框架上。    ●每个“Slave从”模块通过TSX CBRY 2500电缆（图示5）连接到“Master主”模块。    ●总线的每个端点必须装有TSX TLY EX链路终结器（图示6）。
