Modicon Premium PLC的底板寻址

    地址0：该地址总是分配给带有处理器的底板。该底板可位于链路的任何位置，地址0的底板必须包含电源模块和处理器模块。    地址1～7:这些地址可按任何顺序分配给站的所有其他扩展底板。    带有4、6或8个插槽的2个底板组成的成对底板可在BUS X总线上分配相同地址，其位置数字定义如下：    底板“低有效位”：位置00～02、04、06;    底板“高有效位”：位置08～10、12、14。    底板寻址如图2-54所示。

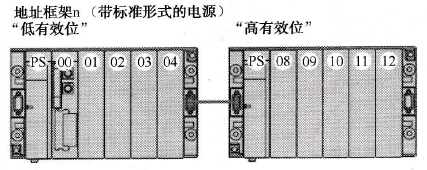

    图2-54    底板寻址图    (1)使用标准格式的电源模块    ●电源模块占用位置PS;    ●CPU模块必须安装在位置00/01;    ●其他模块从位置02开始安装。    (2)使用双槽的电源模块    ●电源模块占用位置PS和00;    ●CPU模块必须安装在位置01/02：    ●其他模块从位置03开始安装。    (3)在地址1～7的扩展框架上安装各种模块，每个框架上必须插有标准槽或双槽电源模块。    使用标准格式的电源模块，电源模块占用位置PS，其他模块从位置00开始安装。    使用双槽的电源模块，电源模块占用位置PS和00，其他模块从位置01开始安装。
