Modicon Premium PLC的测量和计数器模块

    测量和计数器模块常与快速机械（例如包装机械等）配套使用，这些快速机械要求以短的周期和高的输入频率达到精确的测量。测量和计数器模块TSX CTY 2C提供了速度监视、反射式输出等标准功能，且能实现对专用功能的管理。    TSX CTY 2C具有2个通道，模块循环时间为1ms，消耗功率7W。    测量和计数器模块的工作原理如图2-53不。

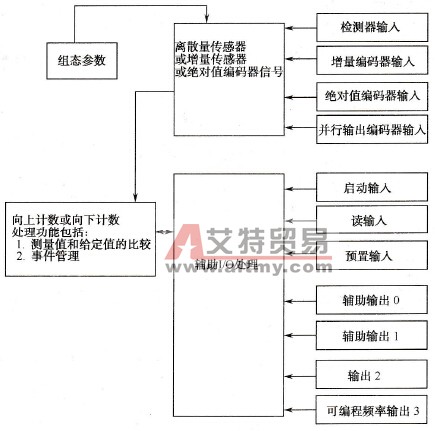

    图2-53    测量和计数器模块工作原理图    图2-53中，测量和计数器模块TSX CTY 2C的输入额定电压值为SV时的电流值为18mA，为24V时的电流值为16mA。当电压为5V时，“1”状态的电压≥2.4V，电流>3.6mA；“0”状态的电压≤1.2V，电流<1mA。当电压为24V时，“1”状态的电压≥11V，电流>6mA:“0”状态的电压≤5V，电流<2mA。    当辅助输入（即计数器使能输入、读输入、预置输入）时，额定电压值为24V，额定电流值为8mA。“1”状态的电压≥11V，电流>6mA；“0”状态的电压≤5 V，电流<2mA。    每个通道有2个辅助输出，额定电压值为24V，额定电流值为500mA，接通时的最大压降<0.5V，漏电流<0.1mA，开关时间<250μs，具有过载和短路保护，在输出通道和+24V之间有稳压二极管。
