Modicon Premium PLC的模拟量输入/输出模块

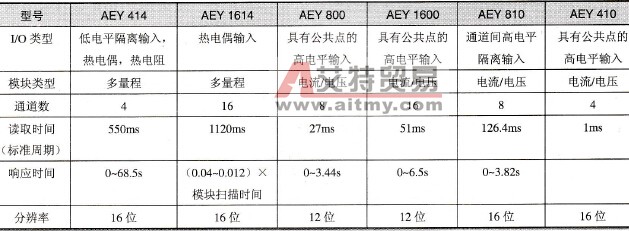

    模拟量输入/输出模块不仅可以直接接收和输出模拟量信号（110V或220V），而且可以接收直流电压（24、12或5V TTL电平）信号。    Modicon Premium的模拟量输入/输出模块由25路的SUB-D连接器和螺钉端子块组成。它可以安装在机架上，除了为电源模块保留的位置外的任何位置，并且可以带电插拔。    1个Modicon Premium配置的可用的最大模拟通道数，取决于所用的处理器。    模拟量输入/输出模块的前面板主要包括：    (1)显示和诊断模块的部件；    (2)连接螺钉接线端子底座的连接器；    (3)包括模块定位装置的旋转支座；    (4)将I/O直接连接到传感器的可拆卸螺钉端子；    (5)连接螺钉端子的可旋转的外盖；    (6)螺钉接线端子块编码器；    (7)连接传感器的25路SUB-D连接器。    带SUB-D连接器的模拟量输入/输出模块是通过螺钉接线端子连接输入或输出，预接线系统简化了模块的安装，为通道提供2线和4线传感器的24V电源或提供2线和4线24V传感器通道间隔电源。在拆掉SUB-D连接器后，可以确保电流回路的连续性，防止模块中分流器过压。    1．模拟量输入模块    Modicon Premium的模拟量输入模块和数字量输入模块一样，也包括多种类型和规格，其主要技术参数如表2-29所示。    表2-29    模拟量输入模块的主要技术参数
    这里以TSX AEY1600模块为例进行介绍，其外形如图2-50所示。
    图2-50    模拟量输入模块AEY1600的外形图    AEY模块是模拟量高电平输入模块。结合传感器，这些模块可以实现对连续过程的监控、测量和过程控制等功能。    模拟量输入模块的功能如下：    (1)输入通道扫描、过压保护，通过模拟滤波实现信号适应，通过固态多路复用实现扫描；    (2)输入信号适应：增益选择、漂移补偿；    (3)信号数字化：AEY 800/1600是12位模／数转换，AEY 420/810是16位模／数转换；    (4)将输入测量转换为用户格式：重新校准系数、滤波、比例缩放；    (5)模块监控：转换电路测试、范围溢出测试、端子块存在性测试、Watch Dog测试。    2．模拟量输出模块    Modicon Premium的模拟量输出模块同样也包括多种类型和规格，其主要技术参数如表2-30所示。    表2-30    模拟量输出模块的主要技术参数
    模拟量输出模块的功能如下：    (1)模块过压保护；    (2)适应不同执行器电压或电流输出；    (3)数字信号转换为模拟信号。AEY 410为11位+符号位；AEY 800为13位+符号位；    (4)转换应用数据为数／模转换器可用的数据；    (5)对应用的模块监控和故障指示：转换器测试、范围溢出测试、范围溢出测试、端子块存在性测试、Watch Dog测试。
