PLC通信接口中的RS-232C简介

    RS-232C是美国电子工业协会EIA于1969年公布的通信协议，它的全称是“数据终端设备(DTE)和数据通信设备(DCE)之间串行二进制数据交换接口技术标准”。RS-232C接口标准是目前计算机和PI_C中最常用的一种串行通信接口。    RS-232C采用负逻辑，用-5～-15 V表示逻辑“1”，用+5～+15 V表示逻辑“0”。噪声容限为2V，即要求接收器能识别低至+3 V的信号作为逻辑“0”，高到-3 V的信号作为逻辑“1”。RS-232C只能进行一对一的通信，RS-232C可使用9针或25针的D型连接器，表7-1列出了RS-232C接口各引脚信号的定义以及9针与25针引脚的对应关系。PLC一般使用9针的连接器。    表7-1    RS-232C接口引脚信号的定义

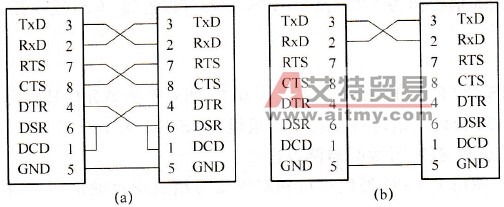

 引脚号（9针）  引脚号(25针)     信号     方向     功能     1     8     DCD     IN     数据载波检测     2     3     RxD     IN     接收数据     3     2     TxD     OUT     发送数据     4     20     DTR     OUT  数据终端装置(DTE)准备就绪 　     7     GND 　     信号公共参考地     6     6     DSR     IN  数据通信装置( DCE)准备就绪     7     4     RTS     OUT     请求传送     8     5     CTS     IN     清除传送     9     22     CI( RI)     IN     振铃指示     如图7-5(a)所示为两台计算机都使用RS-232C直接进行连接的典型连接；如图7-5(b)所示为通信距离较近时，只需3根连接线。
    图7-5    两个RS-232C数据终端设备的连接    如图7-6所示RS-232C的电气接口是采用单端驱动、单端接收的电路，容易受到公共地线上的电位差和外部引入的干扰信号的影响，同时还存在以下不足之处：
    图7-6     单端驱动单端接收的电路    ·传输速率较低，最高传输速度速率为20 kbit/s;    ·传输距离短，最大通信距离为15 m;    ·接口的信号电平值较高，易损坏接口电路的芯片，又因为与TTL电平不兼容故需使    用电平转换电路方能与TTL电路连接。
