PLC通信接口中的RS-485简介

    RS-485是RS-422的变形，RS-422A是全双工，两对平衡差分信号线分别用于发送和接收，所以采用RS422接口通信时最少需要4根线。RS-485为半双工，只有一对平衡差分信号线，不能同时发送和接收，最少只需两根连线。    如图7-8所示使用RS-485通信接口和双绞线可组成串行通信网络，构成分布式系统，系统最多可连接128个站。

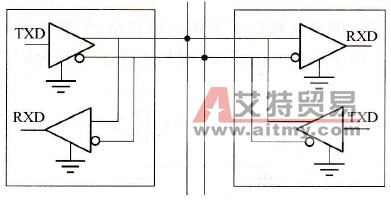

    图7-8    采用RS-485的网络    RS-485的逻辑“1”以两线间的电压差为+(2～6)V表示，逻辑“0”以两线间的电压差为一(2～6)V表示。接口信号电平比RS-232C降低了，不易损坏接口电路的芯片，且该电平与TTL电平兼容，可方便地与TTL电路连接。由于RS-485接口具有良好的抗噪声干扰性、高传输速率(10 Mbit/s)、长的传输距离(1 200 m)和多站能力（最多128站）等优点，所以在工业控制中广泛应用。    RS-422/RS485接口一般采用使用9针的D型连接器。普通微机一般不配备RS-422和RS-485接口，但工业控制微机基本上都有配置。如图7-9所示为RS-232C／RS-422转换器的电路原理图。

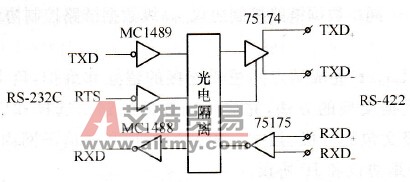

    图7-9    RS232C／RS422转换的电路原理
