FX系列PLC的多重输出指令

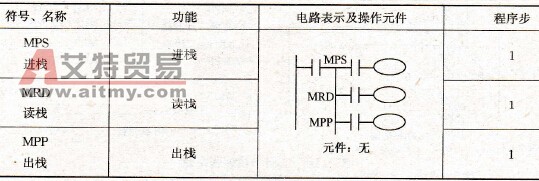

    多重输出指令如表3.8所示。    表3.8    多重输出指令

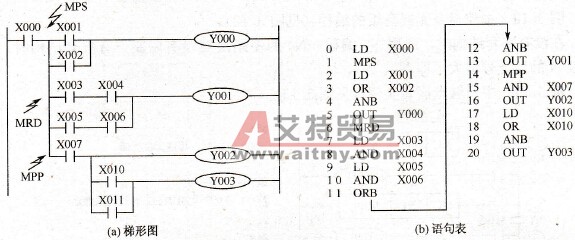

    指令说明：    1)在PLC中有11个存储器，它们用来存储运算的中间结果，被称为栈存储器。    2)使用一次MPS指令，便将此刻的运算结果送入堆栈的第一层，而将原存在的第一层的数据移到堆栈的下一层。    3)使用MPP指令，各数据按顺序向上移动，最上层的数据被读出，同时该数据就从堆栈内消失。    4) MRD指令用来读出最上层的最新数据，此时堆栈内的数据不移动。    5)MPS、MRD、MPP指令都是不带软元件的指令。    6) MPS和MPP必须成对使用，而且连续使用应少于11次。    例3.7 一层堆栈的编程举例，如图3.9所示。

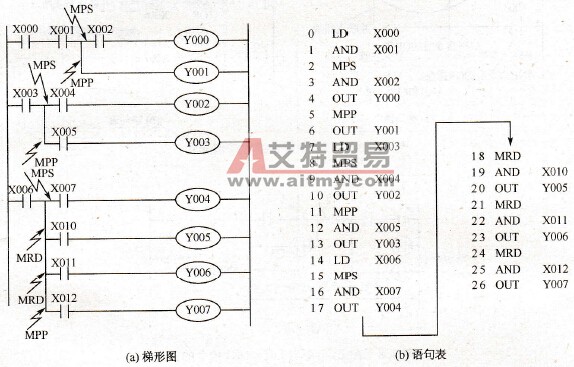

    图3.9    一层堆栈编程举例    例3.8二层堆栈编程举例，如图3.10所示。

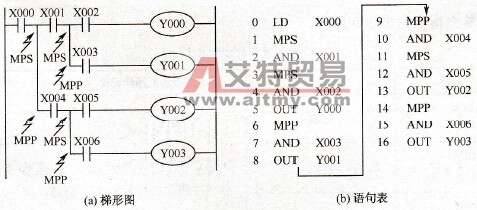

    图3.10    二层堆栈编程举例    例3.9二层堆栈，并用ANB、ORB指令，如图3.11所示。
    图3.11    二层堆栈编程举例之二
