PC与FX系列PLC通信的硬件连接

    一台PC可与一台或最多16台FX系列PLC通信，PC与PLC之间不能直接连接。如图7-12(a)、(b)为点对点结构的连接，图(a)中是通过FX-232AW单元进行RS-232C／RS-422转换与PLC编程口连接，图(b)中通过在PLC内部安装的通信功能扩展板FX-23 2-BD与PC连接；如图7-12(c)所示为多点结构的连接，FX-48 5-BD为安装在PLC内部的通信功能扩展板，FX-485PC-IF为RS-232C和RS-485的转换接口。除此之外当然还可以通过其他通信模块进行连接，不再一一赘述。下面以PC与PLC之间点对点通信为例。

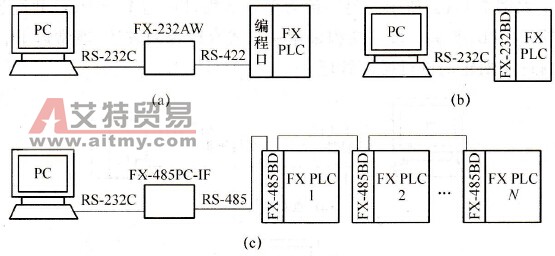

    图7-12    PC与FX的硬件连接图
