FX系列PLC的并联电路块的串联连接指令

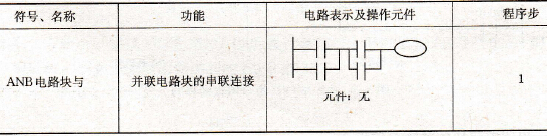

    并联电路块的串联连接指令如表3.7所示。    表3.7    并联电路块的串联连接指令
    指令说明：    1)分支电路并联电路块与前面电路串联连接时，使用ANB指令。分支起点用LD、LDI指令，并联电路块结束后使用ANB指令，与前面的电路串联。    2)若多个并联电路块顺次用ANB指令与前面电路串联连接，则ANB使用次数无限制。也可以连续使用ANB指令，但在这种场合下，与ORB指令一样，LD、LDI指令的使用次数是有限制的，务必注意在8次以下。    图3.7所示为ANB指令编程举例异同。    例3.6 ANB指令与OR、ORI指令的关系如图3.8所示。    OR、ORI指令的并联连接，原则上要与前面的LD、LDI连接，但在ANB指令后面，则应再在前面加一条LD或LDI指令连接。

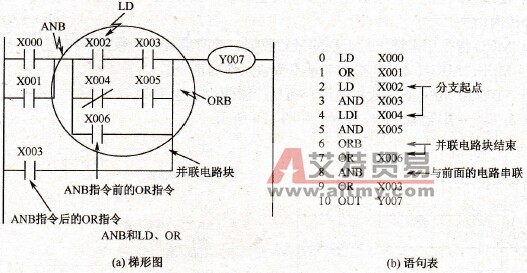

    图3.7    ANB指令编程举例异同
    图3.8    ANB指令与OR、ORI指令的关系
