FX系列PLC的串联电路块的并联连接指令

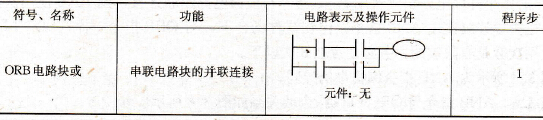

    串联电路块的并联连接指令如表3.6所示。    表3.6    串联电路块的并联连接指令
    指令说明：    1)2个以上的触点串联连接的电路称之为串联电路块。串联电路块并联连接时，分支的开始用LD、LDI指令，分支的结束用ORB指令。    2) ORB指令与后述的ANB指令均为无操作元件号的指令。    3)可以连续使用ORB指令，但是LD、LDI指令的重复使用次数是有限制的，务必注意在8次以下。    图3.6所示为ORB指令编程举例异同。

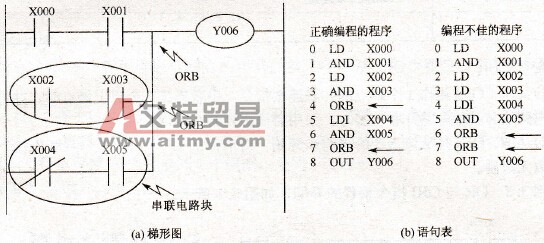

    图3.6    ORB指令编程举例异同
