PC与PLC互联通信的结构形式

来源：艾特贸易2017-06-04

简介用户把带异步通信适配器的 PC 与 PLC 互联通信时通常采用如图 7-11 所示的两种结构形式。一种为点对点结构， PC 的 COM 口与 PLC 的编程器接口或其他异步通信口之间实现点对点链接，如

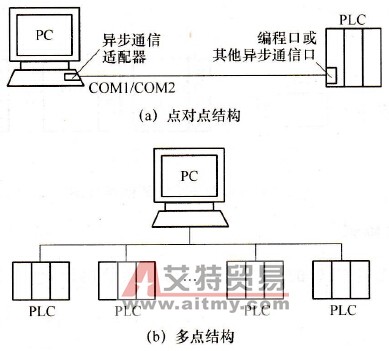

用户把带异步通信适配器的PC与PLC互联通信时通常采用如图7-11所示的两种结构形式。一种为点对点结构，PC的COM口与PLC的编程器接口或其他异步通信口之间实现点对点链接，如图7-11(a)所示。另一种为多点结构，PC与多台PLC共同连在同一条串行总线上，如图7-11(b)所示。多点结构采用主从式存取控制方法，通常以PC为主站，多台PLC为从站，通过周期轮询进行通信管理。
常用结构形式图7-11 常用结构形式
