FX系列PLC的接点串联指令

来源：艾特贸易2017-06-04

简介接点串联指令如表 3.4 所示。表 3.4 接点串联指令指令说明： 1) AND 、 ANI 指令可进行触点的串联连接。串联触点的个数没有限制且可多次使用。 2) OUT 指令后，通过触点对其他线圈使用

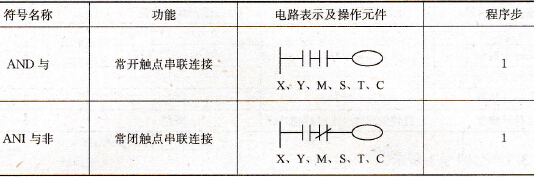

    接点串联指令如表3.4所示。    表3.4    接点串联指令
    指令说明：    1) AND、ANI指令可进行触点的串联连接。串联触点的个数没有限制且可多次使用。    2) OUT指令后，通过触点对其他线圈使用OUT指令称之为纵接输出(图3.3所示的OUT M101与OUT Y004)。这种纵接输出，如果顺序不错，可以多次重复。建议尽量做到1行不超过10个触点和1个线圈，总共不要超过24行。    例3.3如图3.3所示。

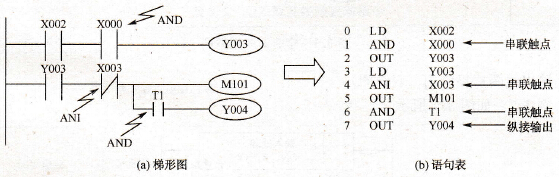

AND和ANI指令应用举例     图3.3    AND和ANI指令应用举例    如图3.3所示，紧接OUT Ml01以后通过触点T1可以驱动OUT Y004，但是驱动顺序相反时，则必须使用后面讲到的MPS指令。    例3.4如图3.4所示。
编程不佳的应用举例     图3.4    编程不佳的应用举例
