FX系列PLC的逻辑取及线圈驱动指令

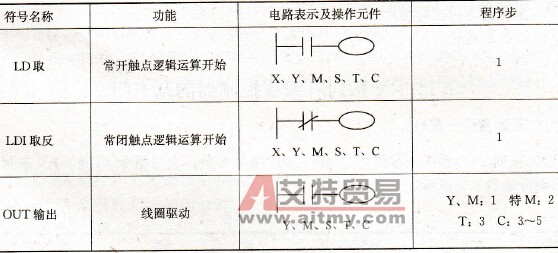

    逻辑取及线圈驱动指令如表3.2所示。    表3.2    逻辑取及线圈驱动指令

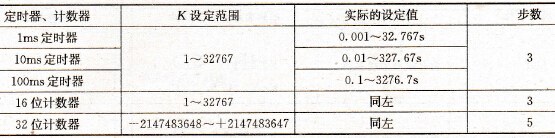

    指令说明：    1) LD、LDI指令用于将触点接到母线上。与ANB指令组合，在分支起点处也可使用。    2) OUT指令是Y、M、S、T、C继电器线圈的驱动指令，输入继电器不能使用。    3)并行输出指令可多次使用。    4)对定时器的定时线圈或计数器的计数线圈，在OUT指令后必须设定常数K。此外，也可以指定数据寄存器的地址号。    5)表3.3给出常数K的设定范围，定时器的实际设定值，以及以T／C为驱动对象的OUT指令占用的步数。    表3.3    定时器的实际设定值

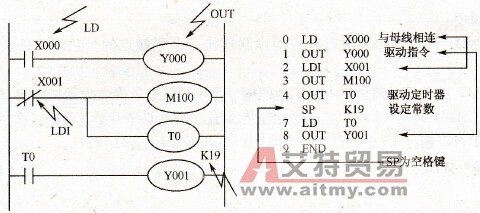

    例3.1如图3.1所示。
    图3.1    定时器应用举例    输出线圈重复使用（双线圈）。    例3.2如图3.2所示。
    图3.2    输出线圈重复使用应用举例    图3.2所示为同一线圈Y3多次使用的情况。设X1= ON，X2=OFF，第一次因X1= ON，Y3的映像寄存器为ON，Y4也为ON。第二次因X2=OFF，Y3的映像寄存器改为OFF。因此，实际最终输出为Y3=OFF，Y4=ON。    总结：若输出线圈重复使用，则后面线圈的动作状态有效。
