FX2系列PLC的指针(P/I)

    指针用作跳转、中断等程序的人口地址，与跳转、子程序和中断程序等指令一起应用。地址号采用十进制数分配。按用途可分为指针P和指针I两类。    (1)指针P    如指针P用于跳转指令，其地址号P0～P63，共64点。P63即相当于END指令。指针P用于子程序调用指令，其地址号P0～P62共63点。应用举例如图5.5所示。    图5.5(a)所示为条件跳转使用，如图5.5(b)所示为子程序调用使用。    在编程时，指针编号不能重复使用。

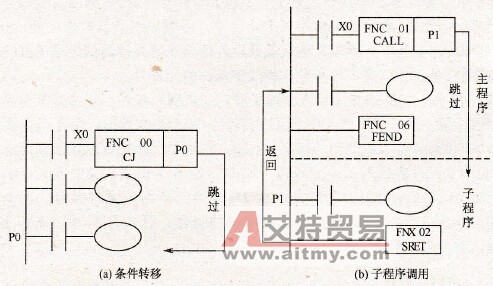

    图5.5    指针P的应用举例    (2)指针I    指针I根据用途又可分为两种类型。    1)输入中断用I00～I50，共6点。指针的格式如图5.6所示。    输人中断是外界信号引起的中断。外界信号的输入口为X0～X5，输入号也就以此定义。上升沿或下降沿指对输入信号类别的选择。    例如，I001为输入X0从OFF→ON变化时，执行由该指针作为标号后面的中断程序，并在执行IRET指令时返回。    2)定时器中断用I6～I8，共3点。指针的格式表示如图5.7所示。
    图5.6    输入中断指针格式

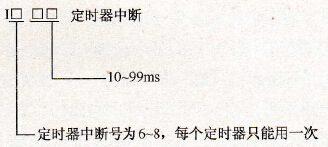

    图5.7    定时器指针格式    定时器中断为机内信号中断。由指定编号为6～8的专用定时器控制。设定时间范围在10～99ms间选取。每隔设定时间中断一次。    例如，I610为每隔10ms就执行标号为I610后面的中断程序一次，在执行IRET指令时返回。    (3)数据类软元件的结构形式    1)基本形式。FX2系列PLC数据类软元件的基本结构为16位存储单元。最高位（第16位）为符号位，单元标号如上所述，称为“字元件”。    2)双字元件。为了完成32位数据的存储，可以使用两个字元件组成“双字元件”，其中低位元件存储32位数据的低位部分，高位元件存储32位数据的高位部分。最高位（第32位）为符号位。在指令中使用双字元件时，一般只用其低位地址表示这个元件，其高位同时被指令使用。虽然取奇数或偶数地址作为双字元件的低位是任意的，但为了减少元件安排上的错误，建议用偶数作为双字元件的元件号。    3)位组合元件。在PLC中，人们除了要用二进制数据外，常希望能直接使用十进制数据。FX2系列PLC中使用4位BCD码表示一位十进制数据，由此产生了位组合元件，这是由4位位元件成组使用的情况。在输入继电器、输出继电器及辅助继电器中都有使用。位组合元件表达为KnX、KnY、KnM、KnS等形式，式中Kn指有n组这样的数据。如KnX0表示位组合元件是由从X0开始的n组位元件组合。若n为1，则K1X0指由X0、X1、X2、X3四位输入继电器的组合。而n为2，则K2X0是指X0～X7八位输入继电器的组合。
