FX系列PLC步进指令在彩灯自动闪烁应用实例

    某店面名叫“彩云间”，这三个字的广告字牌要求实现闪烁，用HL1～HL3三个灯点亮“彩云间”三个字。其闪烁要求如下：在打开闪烁开关以后，首先是“彩”亮1s，接着是“云”亮1s，然后“间”亮1s，在这之后“彩云间”三个字闪烁以0.5s为周期亮灭两次。如此循环往复。试编制完成上述功能的程序。    采用状态编程方法实现，可将过程分为以下几个状态：    S0 初始状态    S20照亮字“彩”    S21照亮字“云”    S22照亮字“间”    S23第一次三字全灭    S24第一次三字全亮    S25第二次三字全灭    S26第二次三字全亮    其I/O地址分配如下：    X0 闪烁启动按钮SB    Y0点亮“彩”字的灯HL1    Y1 点亮“云”字的灯HL2 Y2点亮“间”字的灯HL3    根据以上分析，其状态转移图如图4. 14所示。    由梯形图得到指令程序如下：    LD M8002    STL S22    LD T0    SET S0    OUT Y2    SET S25    STL    S0 OUT    T0    SET   S25    LD    X0    K10 OUT    T1    SET S20    LD   T0    K5    STL S20 SET S23LD T1    OUT    Y0    STL    S23    SET    S26    OUT T0 OUT    T1    STL    S26    K10 K5 OUT Y0    LD T0    LD   T1    OUT Y1    SET    S21    SET    S24   OUT    Y2    STL    S21    STL    S24   OUT    T2    OUT Y1 OUT    Y0 K5    OUT T1   OUT Y1    LD   T2    K10    OUT   T0 OUT    S20    LD T1    K5    RET    SET S22    END

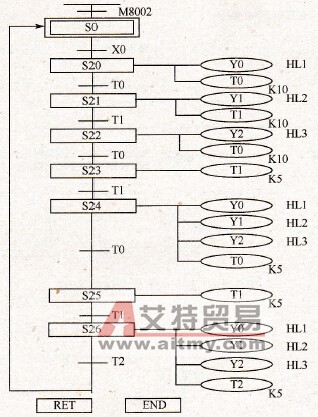

    图4.14    彩灯自动闪烁状态转移图
