FX系列PLC梯形图的结构规则

    梯形图作为一种编程语言，绘制时应当有一定的规则。另一方面，PLC的基本指令具有有限的数量，也就是说，只有有限种的编程元件的符号组合可以为指令表达。不能为指令表达的梯形图从编程语法上来说就是不正确的，尽管这些“不正确的”梯形图有时能正确的表达某些正确的逻辑关系。为此，在编辑梯形图时，要注意以下几点。    1)梯形图的各种符号，要以左母线为起点，右母线为终点（可允许省略右母线）从左向右分行绘出。每一行的开始是触点群组成的“工作条件”，最右边是线圈表达的“工作结果”。一行写完，自上而下依次再写下一行。    2)触点应画在水平线上，不能画在垂直分支线上。参见图3.17所示，像图中触点E被画在垂直线上，便很难正确识别它与其他触点的关系，也难判断通过触点E对输出线圈的控制方向。因此，应根据自左至右、自上而下的原则和对输出线圈Y的几种可能控制路径画成图3.17 (b)所示的形式。

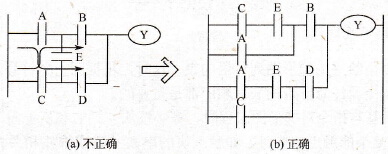

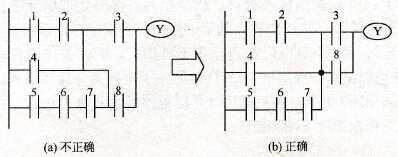

    图3.17    梯形图画法之一    3)不包含触点的分支应放在垂直方向，不可放在水平位置，以便于识别触点的组合和对输出线圈的控制路径，如图3.18所示。    4)宜将串联电路多的电路写在上方，并联电路多的电路写在左方。这样，才会使编制的程序简洁明了，语句较少，如图3.19所示。

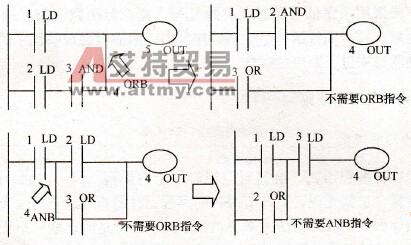

    图3.18    梯形图画法之二
    图3.19    梯形图画法之三    5)输出线圈、内部继电器线圈及运算处理框必须写在一行的最右端，它们的右边不许再有任何的触点存在，如图3. 20所示。
    图3. 20    梯形图画法之四
