FX系列PLC的脉冲输出指令

来源：艾特贸易2017-06-04

简介脉冲输出指令如表 3.11 所示。表 3.11 脉冲输出指令指令说明： 1) 使用 PLS 指令，元件 Y 、 M 仅在驱动输入接通后的一个扫描周期内动作（置 1 ）。 2) 使用 PLF 指令，元件 Y 、 M 仅在驱

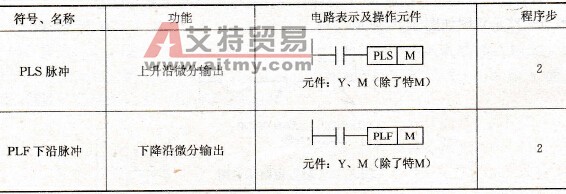

    脉冲输出指令如表3.11所示。    表3.11    脉冲输出指令

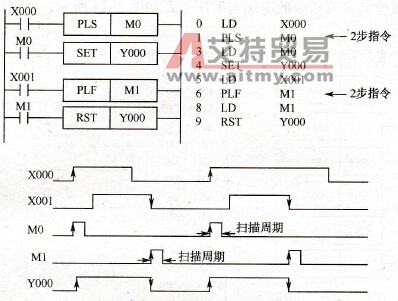

    指令说明：    1)使用PLS指令，元件Y、M仅在驱动输入接通后的一个扫描周期内动作（置1）。    2)使用PLF指令，元件Y、M仅在驱动输入断开后的一个周期内动作。    例3.13脉冲与下沿脉冲指令的应用与时序关系如图3.15所示。
PLS和PLF指令的应用     图3.15    PLS和PLF指令的应用
