FX系列PLC的置位与复位指令

来源：艾特贸易2017-06-04

简介置位与复位指令如表 3.10 所示。指令说明： 1) X0 接通，即使再变成断开， Y0 也保持接通。 2) 对同一元件可多次使用 SET 、 RST 指令，顺序可任意，但在最后执行的才有效。 3) 要使数据

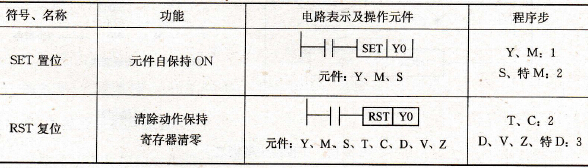

    置位与复位指令如表3.10所示。指令说明：    1) X0接通，即使再变成断开，Y0也保持接通。    2)对同一元件可多次使用SET、RST指令，顺序可任意，但在最后执行的才有效。    3)要使数据寄存器D、变址寄存器V，Z的内容清零，也可用RST指令。    4)积算定时器当前值的复位和触点复位也可使用RST指令。    表3.10    置位与复位指令

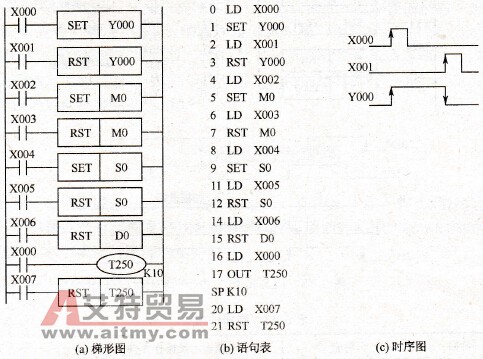

    例3.12置位与复位指令的应用与时序关系如图3.14所示。
    图3.14    置位与复位指令的应用
