FX2系列PLC的循环左移指令

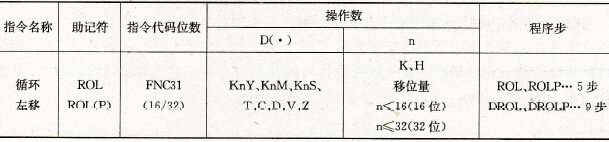

    图5. 40所示为循环左移指令的梯形图，该指令的助记符、指令代码、操作数和程序步如表5. 31所示。    表5. 31    循环左移指令要素
    循环左移指令可以使16位数据、32位数据向左循环移位“n”位。    循环左移指令的梯形图如图5. 40所示。当X0由OFF→ON时，[D]内各位数据向左移n位，最后一次从最低位移出的状态也存于进位标志M8022中。其工作过程如图5. 42所示。
    图5. 42    循环左移指令ROL的工作过程    用连续指令执行时，循环移位操作每个周期执行一次。    在指定位软元件的场合下，只有K4（16位指令）或K8（32位指令）有效。    上面解释16位指令的ROL的执行情况也适用于32位的指令。
